■ 产品介绍
YB型箱式变电站又称欧式箱变．产品符合GB17467—1998《高低压预装式变电站》和IECl330等标准，作为一种新型供配电装置，它比传统土建变电站具有许多优越性：由于它体积小，占地面积小，结构紧凑，便于搬迁，因而大大缩短了基建的周期和占地面积，也减少了基建费用。同时，箱式变电站现场安装简单，供电迅速．设备维修简单，无须专人值守，特别是它可以深入负荷中心，对提高供电质量减少电能损失，增强供电的可靠性以及对配电网络改选都是十分重要的。箱变完成电能的变换、分配、传输、计量、补偿，系统的控制、保护及通讯功能。
YB型变电站由高压开关柜，低压配电屏，配电变压器及外壳四部分组合而成高压是空气负荷开关，变压器为干式变压器或油浸式变压器。箱体采用了良好的隔热通风结构，外观美观大方，隔热性能良好，且箱体设有上下通风的风道，户外隔射对变压器室及高低压室造成的温升可减少到*限度；箱体内装设温控强迫通风装置以及太阳温度自动控制装置。各独立单元装设完善的控制，保护，带电显示和照明系统。

■ 功能特点
适用于电压等级35kV及以下，主变容量5000WKVA及以下的小型无人值守变电站，广泛用于城市工业变电站、10KV环网系统、农网35KV变电所等场合：完成电能的变换、分配、传输、计量、补偿、系统的控制、保护及通讯功能。
将一、二次设备预装一个可移动的、全封闭、温度自控、防腐防潮防锈的箱体内，运抵现场只需安装在水泥基础上。具有投资少、施工周期短、占地面积少、易与环境协调等特点。

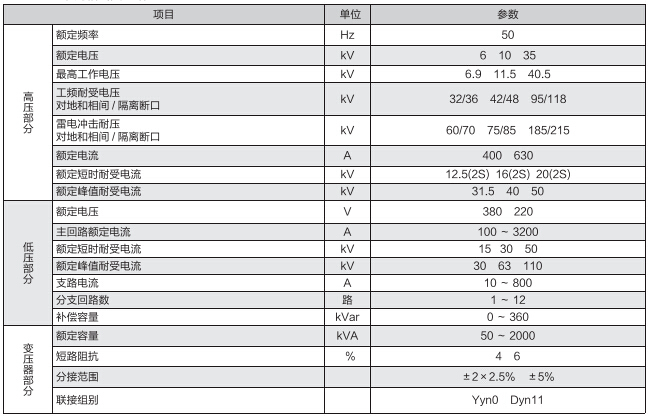

■ 技术参数
◆ YB系列箱式变电站

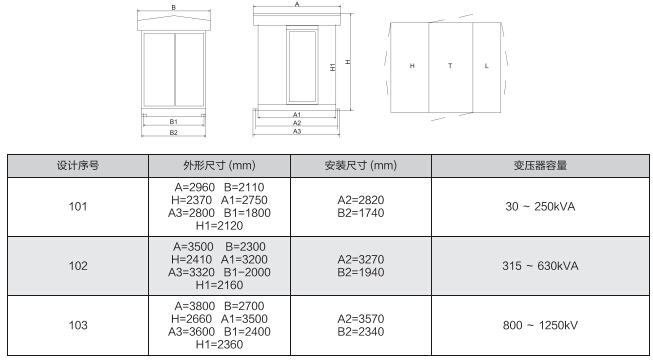

■ 外形尺寸
