■ 产品介绍
立体卷铁心树脂绝缘干式变压器是立体卷铁心与树脂绝缘干式变压器的完美结合。本产品既具有立体卷铁心，节能省材，空载损耗、空载电流低、噪音低的优点，还具有树脂绝缘干式变压器电气性能好、局部放电值低、耐雷电冲击能力强、抗短路能力强、机械强度高的特点。本产品是生产和使用的双节能产品，其应用和推广符合国家节能减排政策。
产品的生产应用了我司20多项专利技术。

我司为配套产品生产也研发了系列的生产设备。产品适用于防火要求高的环境中，如高层住宅、机场、车站、码头、地铁、医院、发电厂、冶金行业、购物中心、居民密集区及石油化工、核电站、核潜艇等场所。

新型高新技术变压器产品——立体卷铁心树脂绝缘干式变压器，提供节能、环保、耐候性强、电气性能优越的全新变压器增值方案。

■ 产品优点
1、框架式夹件
上下夹件均为整体式，保护整个铁心在制造、运输过程中不受外力，可有效压紧和支承线圈．提高了变压器突发短路时抗轴向电动力的能力。
2、抗震降噪
型钢结构的夹件，有效抑制了噪音在夹件内的振荡，使变压器的噪声保持在理想状态。
3、电气性能好，局部放电值低
环氧树脂及固化剂选用全球*化工制造商亨斯迈精细化工部(HUNTSMAN)提供的高等级绝缘材料。高压采用薄绝缘的浇注结构，浇注的树脂混合料可完全浸透到线圈的各个间隙中，杜绝空隙的存在，有效的抑制局部放电现象产生，局部放电量不超过10pC，多数产品不超过5pC。
4、耐雷电冲击能力强
315kVA及以上容量低压采用箔式绕组，层间电压低、电容大，因此其抗雷电冲击能力强。
5、抗短路能力强
由于树脂的材料特性，以及绕组是整体浇注，经加热固化成型后具有优良的力学性能，所以机械强度很高，经突发短路试验证明，树脂浇注干式变压器因短路发生损坏情况极少。
6、机械强度高
变压器采用带填料环氧树脂及特殊绝缘结构固化成型，材料稳定。不会因恶劣气候及温差变化而产生龟裂。
7、防潮耐火
由于整个线圈导体都被环氧树脂的固体绝缘层所包封，因此潮气难以入侵。层间绝缘薄膜采用IH型聚酰亚胺薄膜，绝缘耐热等级达F级。可长期在155℃条件下工作。
8、性价比高

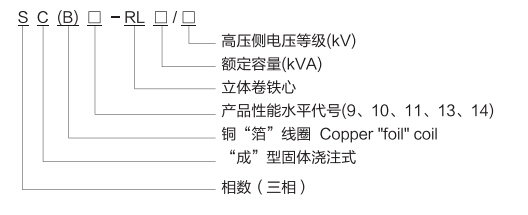

■型号含义


■产品结构

立体三角形卷铁心
采用立体三角形结构，将铁心的排列方式进行了更加合理的组合，采用三个完全相同的单框拼合成立体等边三角形，实现产品的三相铁心磁路完全对称等长，确保三相供电平衡，并使磁阻大大减小，激磁电流、空载损耗显著降低。
铁心固化采用立体三角形卷铁心专有固化工艺，固化效果好，保证铁心在装配、运输及运行过程中不变形，从而降低铁心空载损耗及噪声。
这种结构的优点是：
节能效果显著：立体三角形卷铁心无接缝，即不存在高能耗区，可充分发挥优质铁心材料高导磁特点，*地减少因接缝处形成的空气隙带来的损耗。
小型化：空间利用系数高，变压器采用三角形结构，故体积比常规变压器小，结构紧凑、外型美观、占地面积小。
低噪音：由于立体三角形卷铁心是由几种梯形料带依次卷绕而成，硅钢带之间卷绕紧密，硅钢带的导磁方向与铁心的磁路方向完全一致，工作时振动小，可以解决叠铁心因磁路不连贯而发出的噪音，可将噪音降低到*限度。

绕组
线圈由高压线圈与低压线圈组成，低压线圈为箔式或圆筒式结构，且端绝缘用树脂混料粘封；高压线圈采用分段圆筒式结构，且整个线圈导体都被环氧树脂的固体绝缘层所包封。
> 根据变压器容量的大小在线圈内层设置能双向散热的轴身散热风道。
> 层间高DMD预浸布热固化成型，在绕组加工以后放入烘炉固化使之成为有极强抗短路能力绕组。同时315kVA及以上容量低压采用箔式绕组。低压采用箔式绕组，具备以下优点：
> 线圈两端无螺旋角，因而不平衡安匝大幅度减小，抗短路能力可大大增强。
> 绕组匝数按幅身布置，风道设置可以更加灵活适用，具有很好的散热性能。
> 绕组匝间电容大，电位梯度小，抗冲击电压能力强。
高压线圈采用分段圆筒式结构，且整个线圈导体都被环氧树脂的固体绝缘层所包封，环氧树脂及固化剂选用亨斯迈精细化工部（HUNTSMAN）高等级绝缘材料。线圈导体与树脂绝缘层形成一个完整的刚体，机械强度好，耐受短路的能力强，且环氧树脂的耐压强度高。另外由于整个线圈导体都被环氧树脂的固体绝缘层所包封，因而不仅潮气难于浸入，而且也完全阻断了导体被各种有害气体和腐蚀性化学成份侵害的可能，因而其防潮与防污的性能特别好。

电磁线
公司采用与杜邦公司合作开发的N758纸包线。N758电磁线绝缘厚度只有0.16mm，且最小穿击电压高。在满足变压器电气性能条件下，可缩小变压器线圈体积，减少材料的用量，起到节省线材和硅钢片的作用。相同容量的变压器如果选择N758纸包线能够节省0.4%的电磁线和1%的硅钢片的用量。由于N758纸包线绝缘层比较薄，选用N758纸包线的线圈，变压器体积更小，同时变压器的电磁线和硅钢片用量更少，所以N758纸包线比传统环氧树脂变压器用双玻璃丝包线（SBEB）价格更具有优势，从而提高变压器经济性。

真空压力浇注
高压采用薄绝缘的浇注结构，在真空状态下（3-5MPa）用环氧树脂混合填料浇注而成。浇注过程严格控制烘焙、预热、浇注、保真空、卸压、凝胶、固化、脱模等工艺过程控制的温度、真空度，杜绝浇注后绕组出现气泡、开裂等各种缺陷。
浇注的树脂混合料可完全浸透到线圈的各个间隙中，杜绝空隙的存在，有效的抑制局部放电现象产生，局部放电量不超过10pC。

■ 技术参数
SCB系列环氧树脂浇注F级干式变压器性能指标

说明：
SC(B)9系列产品性能指标等同于G B／T10228—2008《干式电力变压器技术参数和要求》A组性能指标；
SC(B)10系列产品空载损耗比S C(B)9降低10％左右，负载损耗比SC(B)9降低5％左右：
SC(B)11系列产品空载损耗比S C(B)9降低20％左右，负载损耗比SC(B)9降低5％左右。
SC(B)13系列产品空载损耗比S C(B)9降低37％左右，负载损耗比SC(B)9降低5％左右。
SC(B)14系列产品空载损耗比S C(B)9降低44％左右，负载损耗比SC(B)9降低20％左右。

过载能力(变压器在强迫风冷情况下满足)

设备技术参数表

噪音水平

注： 噪音水平按国家标准《6kV－500kV级电力变压器》（JB/T10088－2004）给定的为声功率级值，由于在实际使用（测量）中多应用声压级，上表按声压级给出噪音水平，《城市区域环境噪音标准》（GB3096－1993）内数值为声压级。
