■ 产品介绍
本系列产品用于将35kV、20kV电网电源直接降低为400V配电电源或10kV输电电源为用户供电，由于具有显著优点，为越来越多的工程所采用。其主要优点有：
1、减少占地和多级变电工程建设，具有显著的社会效益。
2、节省工程投资，提高经济效益。
3、减少10kV输变电环节，使运行维护费用明显降低。
4、采用高压小电流代替低压大电流输电，减少线路损耗，降低线路运行成本。
5、35kV、20kV电源直接进入用电中心，有效提高供电的可靠性。
■ 产品特点

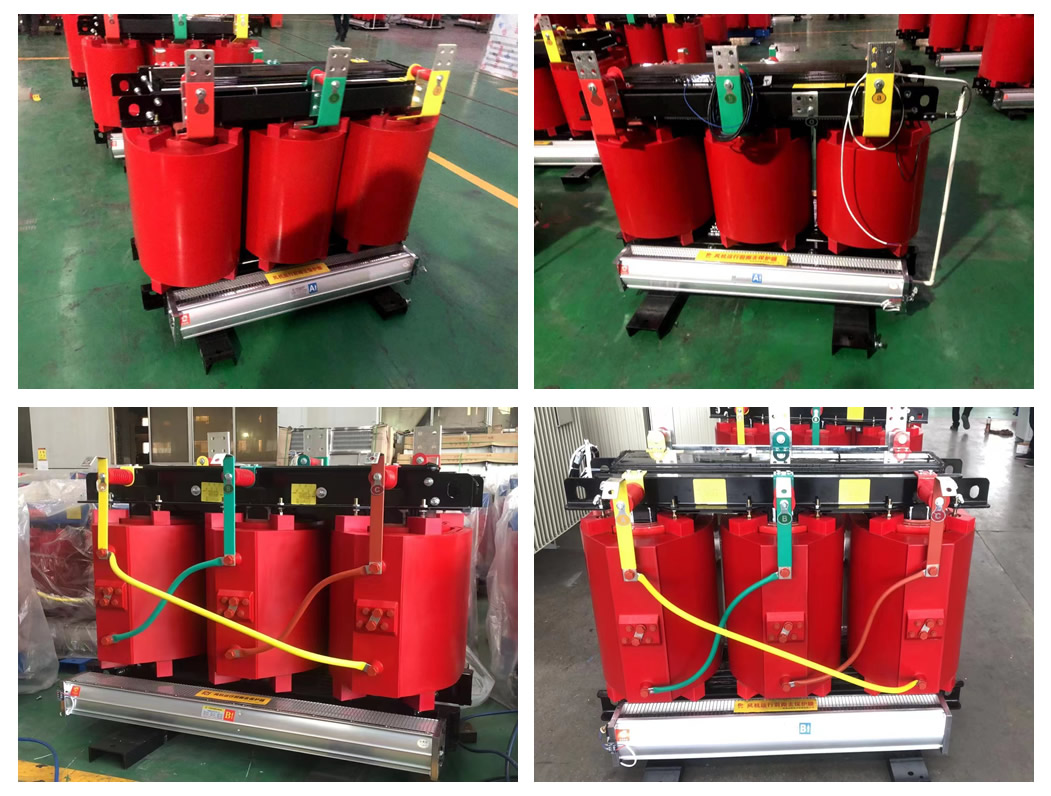

我公司生产的SCB10、SCB11系列35kV级、20kV级无励磁调压干式变压器属低损耗产品，符合国家标准GB6450、GB/T10228和IEC726的要求，并具有以下特点：
1、高性能、低损耗，为9型系列的换代产品。
2、选用优质硅钢片，同时大幅降低磁通密度，减小运行中硅钢片磁致伸缩量，有效降低噪音。
3、优化高压线圈结构，改善了层间电压和电容的分布，大大提高了产品耐受大气过电压和操作过电压的冲击能力，同时也改善了电场分布，使产品局放量进一步降低。
4、可配置温控系统和风冷装置，在负荷过大时自动启动风机冷却装置，有效提高设备过负荷能力。
■ 技术参数
◆ 20kV级SC(B)10系列无励磁调压配电变压器性能参数表
额定容量 kVA | 电压组合（kV） | 联结组 标号 | 空载电流 ％ | 空载损耗 W | 负载损耗 W(120℃) | 短路阻抗 ％ | ||
高压kV | 高压分接范围% | 低压kV | ||||||
50 | 20 22 24 | ±5% ±2×2.5 | 0.4 | Dyn11 Yyn0 | 1.2 | 340 | 1230 | 6.0 |
100 | 1.1 | 535 | 1980 | 6.0 | ||||
160 | 1.0 | 670 | 2360 | 6.0 | ||||
200 | 0.8 | 730 | 2930 | 6.0 | ||||
250 | 0.8 | 835 | 3400 | 6.0 | ||||
315 | 0.7 | 960 | 4060 | 6.0 | ||||
400 | 0.6 | 1140 | 4820 | 6.0 | ||||
500 | 0.6 | 1330 | 5760 | 6.0 | ||||
630 | 0.5 | 1510 | 6800 | 6.0 | ||||
800 | 0.5 | 1730 | 8220 | 6.0 | ||||
1000 | 0.5 | 2040 | 9730 | 6.0 | ||||
1250 | 0.5 | 2360 | 11480 | 6.0 | ||||
1600 | 0.5 | 2760 | 13790 | 6.0 | ||||
2000 | 0.5 | 3200 | 16280 | 6.0 | ||||
2500 | 0.4 | 3820 | 19270 | 6.0 | ||||
3150 | 0.4 | 4300 | 23610 | 7.0 | ||||
注：表中所列的负载损耗为括号内参考温度（见GB1094.11的规定）下的值。
◆ 20kV级SC(B)11系列无励磁调压配电变压器性能参数表
额定容量 kVA | 电压组合（kV） | 联结组 标号 | 空载电流 ％ | 空载损耗 W | 负载损耗 W(120℃) | 短路阻抗 ％ | ||
高压kV | 高压分接范围% | 低压kV | ||||||
50 | 20 22 24 | ±5% ±2×2.5 | 0.4 | Dyn11 Yyn0 | 1.2 | 300 | 1230 | 6.0 |
100 | 1.1 | 470 | 1980 | 6.0 | ||||
160 | 1.0 | 580 | 2460 | 6.0 | ||||
200 | 0.8 | 640 | 2930 | 6.0 | ||||
250 | 0.8 | 720 | 3400 | 6.0 | ||||
315 | 0.7 | 840 | 4060 | 6.0 | ||||
400 | 0.6 | 1000 | 4820 | 6.0 | ||||
500 | 0.6 | 1170 | 5760 | 6.0 | ||||
630 | 0.5 | 1320 | 6800 | 6.0 | ||||
800 | 0.5 | 1520 | 8220 | 6.0 | ||||
1000 | 0.5 | 1790 | 9730 | 6.0 | ||||
1250 | 0.5 | 2060 | 11480 | 6.0 | ||||
1600 | 0.5 | 2410 | 13790 | 6.0 | ||||
2000 | 0.5 | 2800 | 16290 | 6.0 | ||||
2500 | 0.4 | 3340 | 19270 | 6.0 | ||||
注：表中所列的负载损耗为括号内参考温度（见GB1094.11的规定）下的值。
◆ 35kV级SC(B)10系列无励磁调压配电变压器性能参数表
额定容量 kVA | 电压组合（kV） | 联结组 标号 | 空载电流 ％ | 空载损耗 W | 负载损耗 W(120℃) | 短路阻抗 ％ | ||
高压kV | 高压分接范围% | 低压kV | ||||||
50 | 35 ～ 38.5 | ±5% ±2×2.5 | 0.4 | Dyn11 Yyn0 | 2.8 | 450 | 1430 | 6.0 |
100 | 2.4 | 630 | 2090 | 6.0 | ||||
160 | 1.8 | 790 | 2760 | 6.0 | ||||
200 | 1.8 | 880 | 3330 | 6.0 | ||||
250 | 1.6 | 990 | 3800 | 6.0 | ||||
315 | 1.6 | 1180 | 4510 | 6.0 | ||||
400 | 1.4 | 1380 | 5420 | 6.0 | ||||
500 | 1.4 | 2250 | 6650 | 6.0 | ||||
630 | 1.2 | 1860 | 7700 | 6.0 | ||||
800 | 1.2 | 2160 | 9120 | 6.0 | ||||
1000 | 1.0 | 2430 | 10450 | 6.0 | ||||
1250 | 0.9 | 2840 | 12730 | 6.0 | ||||
1600 | 0.9 | 3240 | 15490 | 6.0 | ||||
2000 | 0.9 | 3830 | 18240 | 6.0 | ||||
2500 | 0.9 | 4460 | 21850 | 6.0 | ||||
注：表中所列的负载损耗为括号内参考温度（见GB1094.11的规定）下的值。
◆ 35kV级SC(B)10系列无励磁调压干式电力变压器性能参数表
额定容量 kVA | 电压组合（kV） | 联结组 标号 | 空载电流 ％ | 空载损耗 W | 负载损耗 W(120℃) | 短路阻抗 ％ | ||
高压kV | 高压分接范围% | 低压kV | ||||||
800 | 35 ～ 38.5 | ±5 ±2×2.5 | 3.15 6 6.3 10 10.5 11 | Dyn11 Yd11 Yyn0 | 1.1 | 2250 | 9900 | 6.0 |
1000 | 1.1 | 2670 | 11500 | |||||
1250 | 1.0 | 3130 | 13600 | |||||
1600 | 1.0 | 3690 | 16300 | |||||
2000 | 0.9 | 3960 | 19200 | 7.0 | ||||
2500 | 0.9 | 4860 | 23000 | |||||
3150 | 0.8 | 6030 | 25800 | 8.0 | ||||
4000 | 0.8 | 7020 | 31000 | |||||
5000 | 0.7 | 8370 | 36800 | |||||
6300 | 0.7 | 9900 | 43000 | |||||
8000 | Dyn11 Yd11 YNn11 | 0.6 | 11340 | 48500 | 9.0 | |||
10000 | 6 6.3 10 10.5 11 | 0.6 | 12960 | 58500 | ||||
12500 | 0.5 | 15750 | 68000 | |||||
16000 | 0.5 | 19350 | 80000 | |||||
20000 | 0.4 | 22950 | 90000 | 10.0 | ||||
注：表中所列的负载损耗为括号内参考温度（见GB1094.11的规定）下的值。
